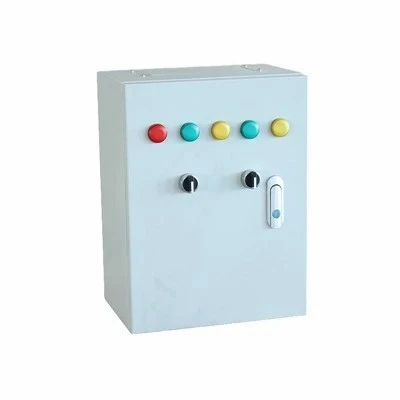

Розподільна шафа вимірювання електроенергії

Розподільна шафа вимірювання електроенергії керує розподілом електроенергії, вимірюванням відгалужень-ланцюгів і тепловим захистом у важкій промисловій інфраструктурі та комерційних об’єктах. Кожна збірка об’єднує багато-канальні лічильники потужності з комутаційними компонентами комерційного-класу в модульному підлоговому-корпусі з листового металу. Він обробляє загальне споживання електроенергії, відстежує параметри електричних характеристик у кількох під-подачах і захищає наступне обладнання від перевантажень і коротких замикань.

Інтегрований моніторинг кількох-схем:Містить модульні лічильники потужності, які безпосередньо фіксують напругу, струм, активну/реактивну потужність, коефіцієнт потужності та індивідуальні гармонійні спотворення без необхідності використання зовнішніх перетворювачів.

Роздільна внутрішня архітектура:Має фізичні бар’єри, що відокремлюють вхідну мережу, камери головної шини, вихідні функціональні вимикачі та канали-дротів керування низькою напругою, щоб утримувати локалізовані дуги.

Оптимізоване управління температурою:Розроблено з урахуванням внутрішньої обчислювальної динаміки рідини (CFD) з використанням бічних панелей із жалюзі та додаткових модулів примусового-повітряного охолодження для підтримки обмежень підвищення температури за постійного 100% навантаження.

Вузли збірних шин високої-чистості болтами:Головні збірні шини виготовлені з міді електролітичного класу з болтовими з’єднаннями -відкаліброваного крутного моменту, позначеними фарбою для ущільнення, щоб визначити ослаблення під час планових циклів технічного обслуговування.

Стандартизована інтеграція Fieldbus:Вбудований-фізичний рівень RS485 із підтримкою протоколу Modbus-RTU для бездоганної інтеграції в диспетчерське керування та збір даних (SCADA) або системи керування будівлями (BMS).

Центри обробки даних та засоби розміщення:Пода-розподільні канали для стійок, керування живленням обробника повітря в комп’ютерній кімнаті (CRAH) і-вимірювання PDU філії в реальному часі.

Автоматизовані промислові установки:Централізоване відстеження енергії та захист для високо-ліній обробки з ЧПК, роботизованих складальних комірок і безперервної-автоматизації процесів.

Комерційна нерухомість:Основні електричні підсобні приміщення у висотних-офісних вежах, торговельних комплексах і транспортних вузлах, які вимагають суб-обліку та профілювання навантаження від орендарів.

Системи відновлюваної енергії:Агрегування виходу інвертора та розподіл-навантаження допоміжних будинків у-масштабі сонячної або вітрової електростанції балансу--системи (BOS).

Шафи сконструйовано безпосередньо на основі-наданих клієнтом однолінійних-схем (SLD) і обмежень електричної схеми.

Архітектура корпусу:Розміри, верхня/нижня знімна панель сальників, структурна висота цоколя та індивідуальні кольори RAL.

Інтеграція компонентів:Вказані переваги бренду для автоматичних вимикачів і контакторів (наприклад, Schneider Electric, ABB, Siemens, Eaton), щоб відповідати інвентарю для обслуговування об’єктів.

Захист і розширення вводу/виводу:Розподіл пристроїв захисту від перенапруг типу 1+2 (SPD), блоків допоміжних контактів і розширених плат розширення цифрового вводу/виводу.

Стандарти дизайну:Розроблено та типово-випробувано відповідно до специфікацій IEC 61439-1/-2 для низьковольтних розподільних пристроїв і пристроїв керування.

Рамки якості:Виробляється відповідно до сертифікованої системи управління якістю виробництва ISO 9001.

Пакет документів, що надається:Повна поставка включає-побудовані однолінійні діаграми (SLD), креслення компонування загального розташування (GA), опис матеріалів (BOM), індивідуальні журнали калібрування лічильників і стандартні листи електричних випробувань FAT.

Експорт-упакування сортів:Закріплений на піддонах із твердої-деревини, що відповідають вимогам ISPM 15, обгорнутий-міцною багато-вологозахисною-фольгою з пакетами активного осушувача та упакований у посилені фанерні ящики.

Підйом і такелаж:Оснащений знімними верхніми проушинами для підйому крана та опорними каналами для-навантажувача великого калібру для безпечного поводження під час розвантаження на складі чи на майданчику.

Час виконання:Стандартні конфігуровані одиниці відправляються протягом 4-6 тижнів; спеціалізовані проекти-на-замовлення (ETO) залежать від наявності компонентів і термінів перевірки SLD.
